思瑞復合式影像測量儀應用之液晶面板方案

科技改變生活，如今，我們的生活被各式各樣屏幕包圍，從懸掛在建筑里面的巨大屏幕、汽車上的車載屏幕，到家里各個角落的智能電視、智能冰箱、智能廚衛，顛覆我們生活的同時，為我們的生活提供更多選擇與便利。

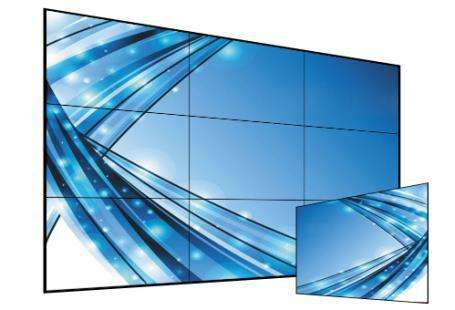

隨著大尺寸液晶顯示屏在人們生活中的應用日益普遍，各大面板廠商也在尋求可持續發展道路，改善生產環節，提高產業智能化，以期望獲得更高的成品率在日趨激烈的競爭市場中占得先機。

液晶面板是液晶顯示屏的“心臟”，由液晶玻璃基板和液晶層組成。一張張“薄如蟬翼”的液晶面板，對于尺寸品質把控卻是“沉甸甸”的任務。

一、難點分析

液晶面板檢測的重難點主要在于顯示屏內部結構的成像效果以及顯示模組重要層的平面度、厚度測量。如RGB邊界、導電粒子，金手指、面板和背光板內層的偏移，背光板的平面度，封膠層厚度及CELL瑕疵等測量。

二、解決方案

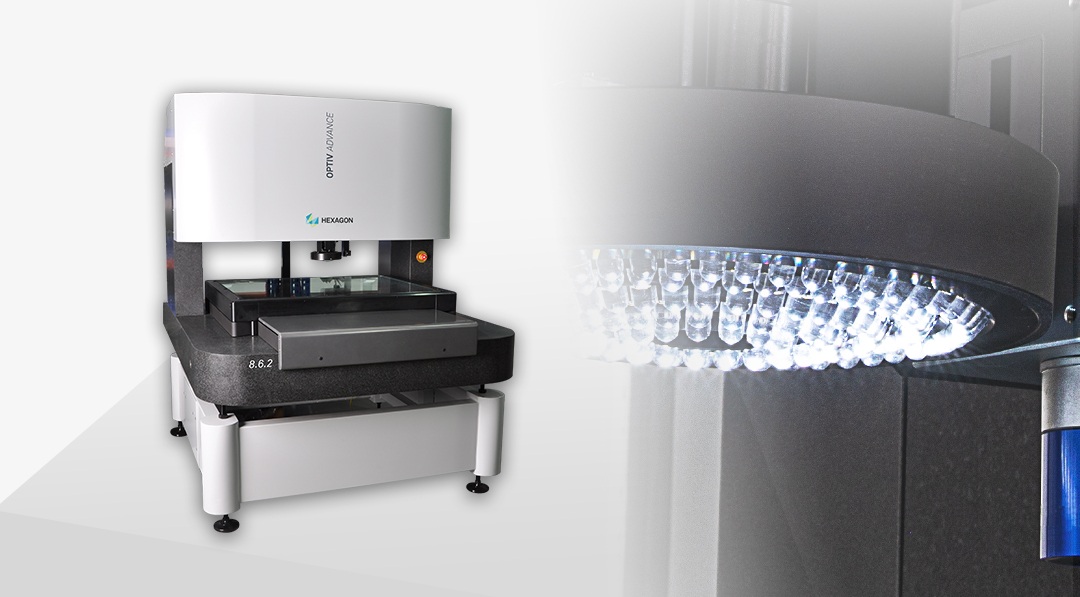

對于較落后的傳統檢測技術，已經不能滿足客戶產品需求的變化，先進高效、配置合理的檢測設備能更好的對產品進行制程管控以提高產品良率。OPTIV復合式影像測量儀憑借自身豐富的實戰經歷以及結合高端非接觸式傳感器，為客戶的檢測難題，提供了強有力的解決方案。

多維CCD技術-圖像更清晰

CCD影像測頭：超高分辨率、高清晰度彩色相機，高性能和強大的圖像處理工具，以及優質的多種光源組合，實現大小、厚薄不一，結構復雜的零部件2D尺寸快速檢測；

同軸平行光源：一般而言，普通的光源難以將RGB成像清晰，采用特殊定制的同軸平行光源可真實反應產品色彩，加強對表面細節特征的顯示。減少因成像效果欠佳而帶來的測量誤差。

六環八區光源：可搭配升降環形光源，獲得對比度更高的清晰邊界。

共聚焦線、點白光傳感器-數據更精準

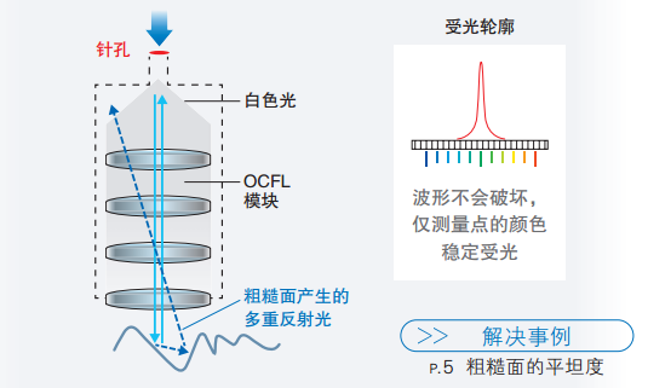

針對封膠層厚度，表面呈弧狀，三角激光反射信號有局限，某些部位難以采到正常的點，擇優選擇超高精度的非接觸式白光共聚焦位移傳感器，能非常好的獲取穩定的有效點，讓測量數據更穩定與準確。

METUS測量軟件-檢測效率更高

METUS測量軟件界面友好，簡易實用；功能強大的自動測量程序與便捷的圖形界面相結合，通過簡易的操作即可完成復雜的測量過程。

·  優秀的圖像處理方法及軟件抓邊能力；

·  可定制報表，推動數據庫的使用；

·  批量編程：陣列、循環等功能的廣泛應用極大提高編程效率，提高客戶生產效能；

通過OPTIV復合式影像測量儀的使用，客戶可實現在一臺設備上，完成多項檢測任務。結合多個測頭系統的高精度復合及協同作業方式，依次采用不同的測量傳感器進行尺寸檢測, 最終呈現客戶所需的測量結果. 這種靈活高效的組合方式，使得測量精度與效率達到最優化。
