電路板也叫線路板，PCB板，鋁基板,高頻板，PCB，超薄線路板，超薄電路板，印刷（銅刻蝕技術）電路板等，是當代電子元件業中活躍的產業。電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。每元件都對電路板有著重要的影響，電路板的尺寸檢測也十分有必要。
此案例為電子行業上電路板的尺寸測量。
根據圖紙要求測量孔徑，圓度，距離，導入DWG，DXF測量。
第一步：工件分析。進行常規檢測。
第二步：工件裝夾。了解基準和測量要求后，就可以進行工件的裝夾了；此工件為電子材料制品的工件，可以直接放在玻璃板
臺面上或者用橡皮泥粘住每條邊。
測量儀器選擇自動影像CLASSIC正常配置

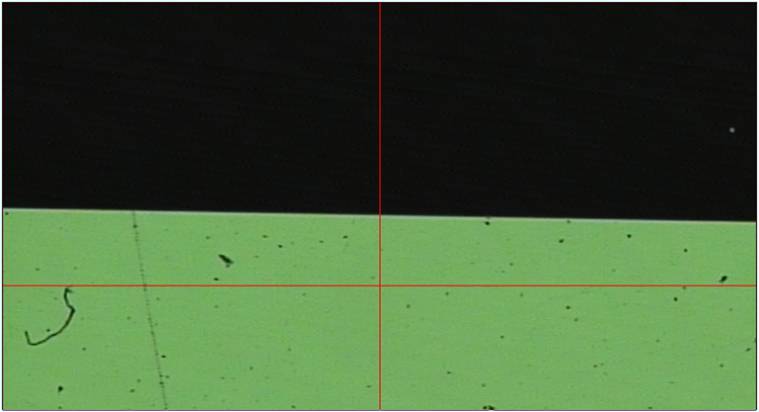

1、打開測量軟件，調節放大倍率，聚焦清楚如下圖，取線1，同樣方法取線2。線1，線2取交點1

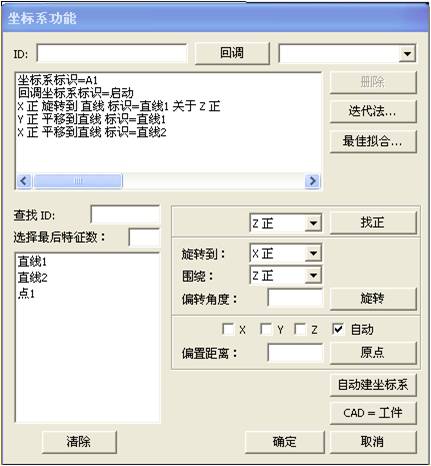

2、建立坐標系A1。 如下圖 直線1旋轉至X正，直線1，Y歸零，直線2，X歸零。點擊
如下圖所示的圖形

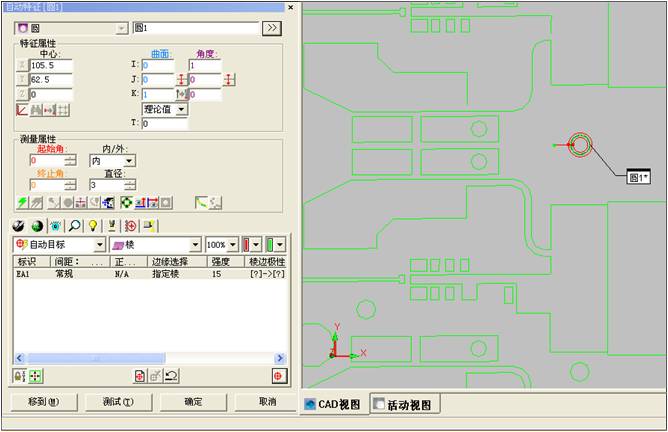

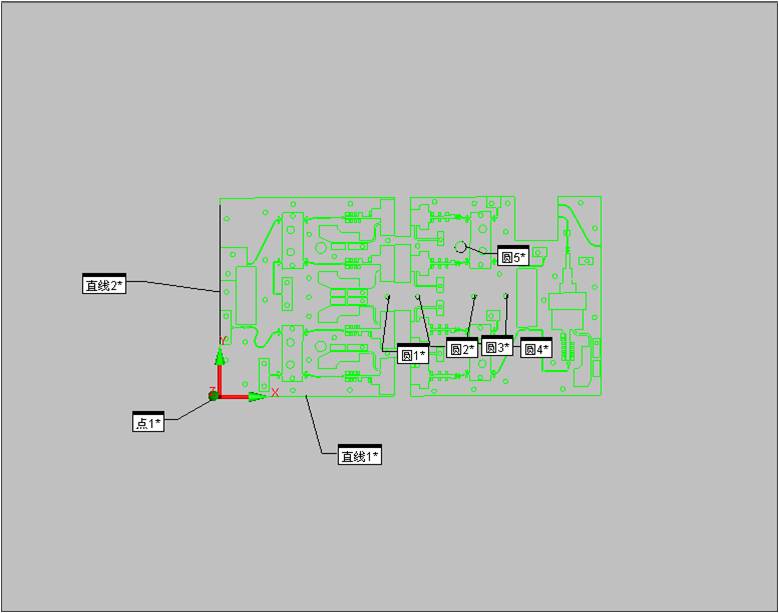

3、選擇自動特征圓1，點選圖形需要測量的要素，如下圖所示。點選后，機器自動去測量這個元素。以此類推測量圓1，圓2，
圓3，圓4，圓5

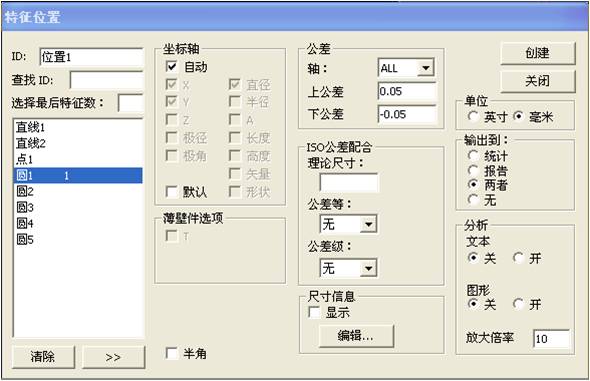

4、評價圓1，圓2….圓5的直徑和位置如下圖：

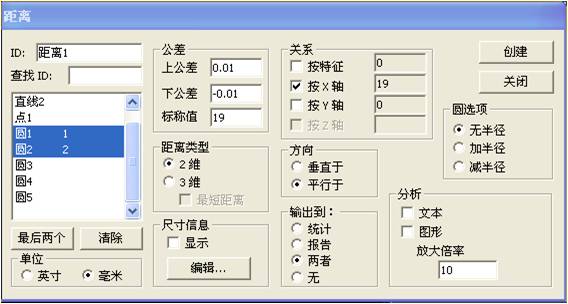

評價圓心距離

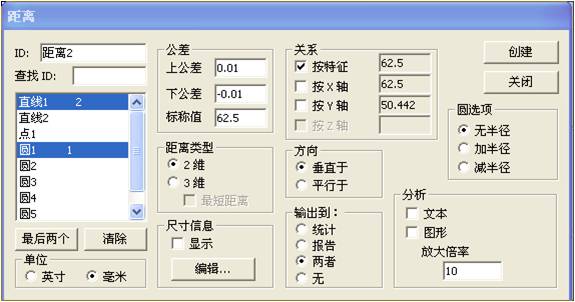

評價圓1到直線1垂直距離
另外，就缺口圓如何測量詳見下圖：

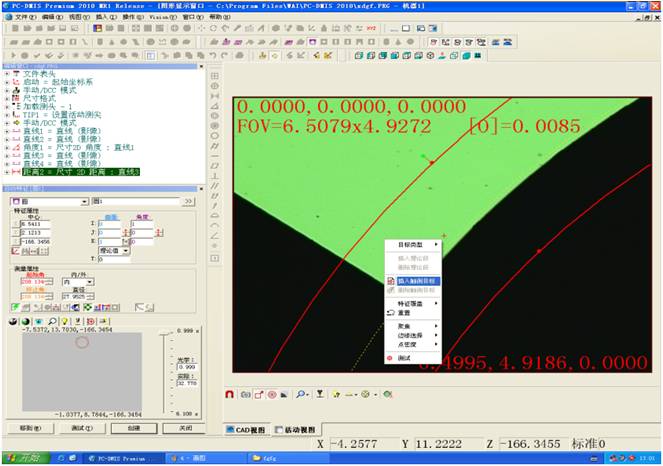

注意：當測量一個圓時候，如果有缺口，那么怎樣避開這個缺口，如上圖所示。在缺口一側，點右鍵—插入觸測目標。

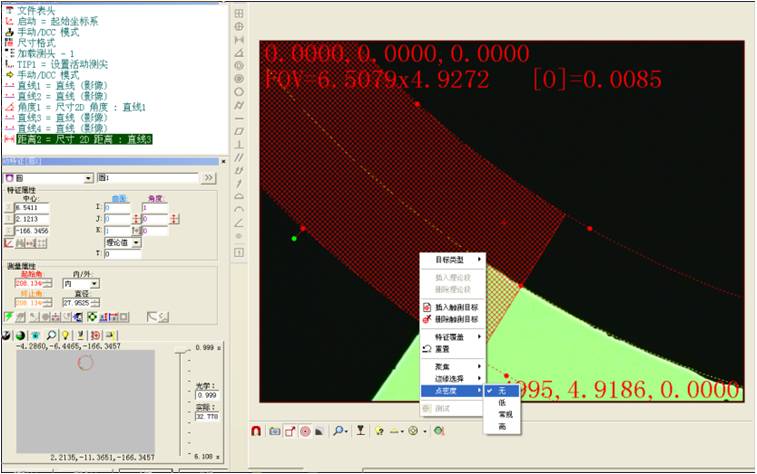

在缺口另外一側，點右鍵—插入觸測目標，在缺口范圍內，右鍵選擇點密度為無，這樣缺口區域就可以避開了。
這個案例主要應用導入DXF,DWG之后可以離線編程再測量。測量圓，線，評價距離。對電子行業電路板有一定指導作用。
DCC CLASSIC影像測量儀；軟件配置：PREMIUM。
