探秘三坐標測量機的結構與構成

在現代制造業中，精 確的測量是確保產品質量的關鍵環節。三坐標測量機作為一種高精度、多軸的測量設備，在工業領域擔當著重要的角色。那么，讓我們一起來探秘

三坐標測量機的結構與構成。

三坐標測量機的結構與構成。

底座是整個測量機的基座，負責提供穩定的支撐和固定。豎柱是連接底座和橫梁的垂直支撐結構，承擔著整個測量機的上下移動功能。橫梁是橫跨在豎柱上方的橫向框

架，上面安裝有滑塊和導軌，使測量頭能夠在橫向方向上移動。滑塊是安裝在橫梁上的裝置，通過螺桿和導軌的結構，實現了測量頭在垂直方向的移動。而在滑塊上則

安裝有三軸導軌，這些導軌的作用是使測量頭能夠在三個坐標軸（X、Y、Z軸）上進行移動，以實現各個方向的測量。

測頭是連接在導軌上的測量裝置，它包括了傳感器、探針和其他測量元件，用于獲取工件的尺寸、位置和形狀等數據。其可以是接觸式探針，也可以是非接觸式光學測量設備，具備高精度測量能力。

當然，控制系統也是三坐標測量機不可或缺的一部分，由計算機和相關的控制器組成，負責控制測量頭和滑塊在三個軸上的運動。同時，它還負責采集測量數據，并進行數據處理和分析。

測量軟件則是運行在控制系統上的重要組成部分，用于控制測量機的各個功能，進行數據處理和分析，并生成測量報告。

作為安裝量超過80000套的計量軟件，PC-DMIS持續創新，獲得PTB認證，測量精 準可靠。適用范圍廣泛，直觀的操作界面和智能化的特征自動識別功能，幫助企業實現

高 效快捷的質量檢測和過程控制。其人性化的操作方法，直觀的操作界面和智能化的全特征自動識別功能，能夠幫助企業快速提升坐標計量和產品質量控制能力。

PC-DMIS 測量軟件

Rational DMIS獲得 ANSI、ISO、GB、PTB 標準認證，完全支持I++ 控制協議。友好簡潔的軟件界面、獨特的拖拉式快速操作、與 CAD數據的無縫連接、從測量到輸出報告 100% 圖形可視化，給企業提供完整的測量解決方案。

Rational DMIS測量軟件

綜上所述，三坐標測量機的結構的關鍵組成部分包括底座、豎柱、橫梁、滑塊、三軸導軌、測量頭、控制系統和測量軟件。這些部件相互配合，構建了一個復雜而高 效的

測量系統，為工業領域提供了精 密測量的解決方案。

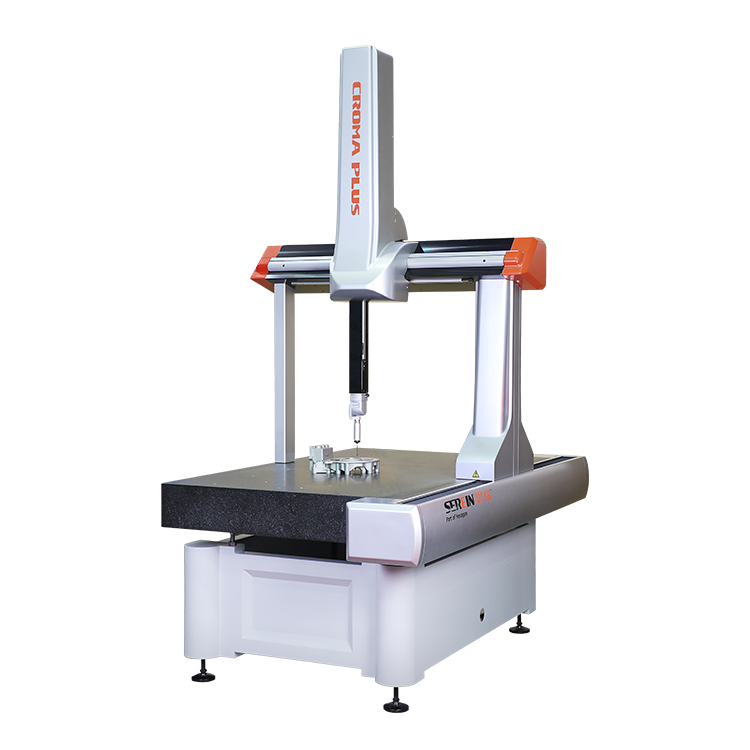

思瑞測量Croma系列三坐標測量機憑借成熟可靠的設計與制造技術、全球零部件供應鏈平臺和高標準的質量控制流程，實現測量過程中高穩定性和高 效率。具備復合多傳

感器技術，集高穩定性與高效率于一身，行程齊全，可滿足大部分客戶的檢測需求。

三坐標測量機的應用涉及到航空航天、汽車制造、機械加工等眾多領域，為產品的堅固性、尺寸精 確性和質量穩定性提供了有 效保障。隨著科技的進步和工業制造的不

斷發展，思瑞測量三坐標測量機將持續演進和創新，為各行各業的測量需求提供更強大的支持。
