三坐標測量如何自動輸出Rational常用報告類型

在操作三坐標測量儀批量檢測工件時，如何使用Rational軟件自動輸出文本PDF報告與圖形報告，并且每次運行程序，保存結果名稱自動更新命名？通過以下軟件應用技巧，助力三坐標測量員提升工作效率。

文本PDF

1

在輸出報告前，點擊插入注釋行——選擇清空輸出屏幕，用于清除上一遍程序留下的舊報告。

2

如下圖所示，選擇要輸出的元素，拖放到F5的輸出窗口從而在雙數據區程序窗口生成DMIS語句。

3

點擊工具條的保存功能,選擇路徑與文件格式，點擊保存即可生成DMISD語句。

生成的語句只可以保存單次，也就是說每運行一次程序都會將之前的報告覆蓋掉，此時，只需要簡單做個修改。

4

修改位置為紅框內的內容：

STOR改成INCR（作用是不覆蓋之前的報告）

文件名CMM改成CMM-???（作用是每次保存的報名名會以CMM-001、CMM-002自動進行命名）

5

修改后程序如上圖，通過以上操作，我們就可以自動得到每一次三坐標測量后的報告

圖形報告

同樣在輸出報告前需要添加一句清除輸出屏幕語句

拖放元素如果沒有自動排列，需要開啟一下自動排列功能

1

如圖所示，選擇要輸出的元素，拖放到圖形窗口，但不會生成DMIS語句。

在自定義視圖里有兩個報告，report1和report2，但是我們是有3頁報告的，這個地方需要注意的地方有2個：1、自動保存的這2頁報告不會生成Dmis；2、最后一頁報告因為標簽不滿足一頁所以不會自動保存。

2

關閉自學習，手動保存報告。（手動保存會產生DMIS語句，所以先關閉自學習再保存。

這時候我們就能看到自定義視圖里有3頁報告了，但這個時候程序指令是沒有記錄的。

3

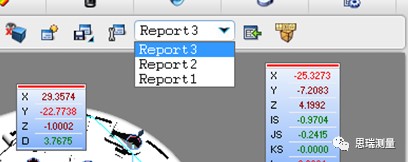

開啟自學習，切換到自定義視圖，回到圖形窗口中，找到這個下拉選擇報告的選項。調出Report1，選擇保存成圖像報告，但是注意保存的名字要與之前的一樣，軟件會提示覆蓋，確定即可。

每次保存后都要點擊——到輸出窗口選項。有幾頁報告就要重復幾次，但注意名字要跟之前的一致

此時，可以看到程序里記錄了這9句話，分別是激活、保存Report1、 Report2、 Report3的。

4

剩下的步驟與文本PDF一致，點擊工具條的保存功能,選擇路徑與文件格式，點擊保存即可生成DMIS語句。

生成的語句也只可以保存單次，也就是說每運行一次程序都會將之前的報告覆蓋掉，這時候我們需要簡單做個修改。

5

修改位置為上圖紅框內的內容：

STOR改成INCR（作用是不覆蓋之前的報告）

文件名CMM改成CMM-???（作用是每次保存的報名名會以CMM-001、CMM-002自動進行命名）

修改后程序如上圖，那么這樣進行操作以后我們就可以自動得到每一次三坐標測量后的圖形報告。
