三坐標軟件Rational-DMIS自動化接口應用案例

隨著工業的發展，人們對保證質量的生產效率有著越來越高的追求，思瑞測量Croma-Classic三坐標測量機配備自動化接口與機器人產生對接，實現檢測自動化，無人化，效率化。

Rational-DMIS特色功能統計分析（SPC）&自動化接口，界面簡潔，操作簡單。

1、功能強大，是生產過程控制必不可少的好幫手。只需一個拖放操作，即可選擇要統計的元素數據。

2、功能強大：可計算Ca、Cp、Cpk、Pp、Ppk等重要的生產控制參數。

3、可以保存PDF及Excel兩種格式數據！

4、可輸出顯示XBar-R 圖表、XBar-S 圖表、極限圖表、運行時間圖表、柱狀圖表并輸出統計數據！

諧波減速器三坐標自動檢測方案

諧波傳動裝置里的核心部件之間的裝配精度要求直接影響減速器的輸出性能，精度越好，傳動運動力量越平衡，這樣振動就越小，噪音也會越小。

對于這樣的產品遇到大量檢測需求時，協作機器人配合三坐標自動化流水線檢測可讓產品數據更穩定。思瑞測量Croma-Classic搭配Rational-DMIS測量軟件自動化模塊，解決了這樣的檢測需求。

原理簡述

Rational-DMIS可與IO卡通訊，提前在軟件中對需要用到的IO端口進行設置，針對IO斷開的通斷使軟件能夠作出對應的動作。

協作機器人搭配思瑞Croma Plus三坐標測量機，其具體檢測流程如下：

Step1：編制、調試機器人和三坐標測量程序。

Step2：通過小助協作機器人自動從料架待測產品區抓取產品放置到三坐標指定位置。

Step3：自動啟動測量，自動調用程序，三坐標開始測量。

Step4：檢測完成后通過軟件自動輸出報告，保存報告。

Step5：自動停止測量，小助協作機器人自動從三坐標上取料，根據檢測結果放置到料架的OK\NG區域。

Step6：循環執行Step2 到Step5步驟。

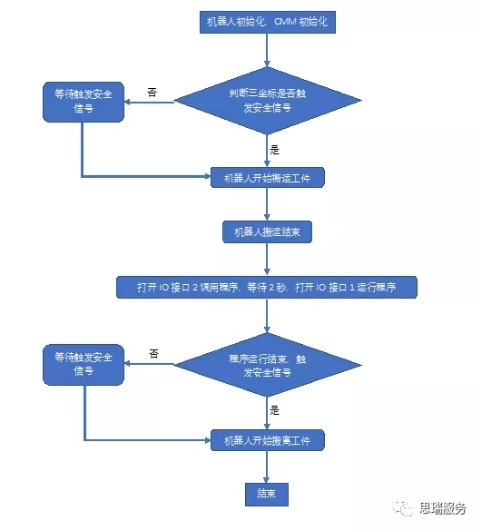

機器人運行簡易邏輯圖

展會現場

    “2019中國國際工業博覽會” 國家會展中心（上海）

4H-E158思瑞展臺歡迎前來現場參觀！

總結

Rational-DMIS自動化接口，讓協作機器人與三坐標直接進行通訊，實現高度自動化，無人化，提高檢測效率，數據更穩定，且可以與ERP/MES管理系統對接，讓整個生產檢測智能化。
