關節臂測量儀和三坐標的區別在哪？

    思瑞測量技術（深圳）設計的Tango-R關節臂測量機是一款通用性強的檢測設備。廣泛應用于較大尺寸工件的尺寸檢測、測量、逆向工程、現場調試等應用領域。

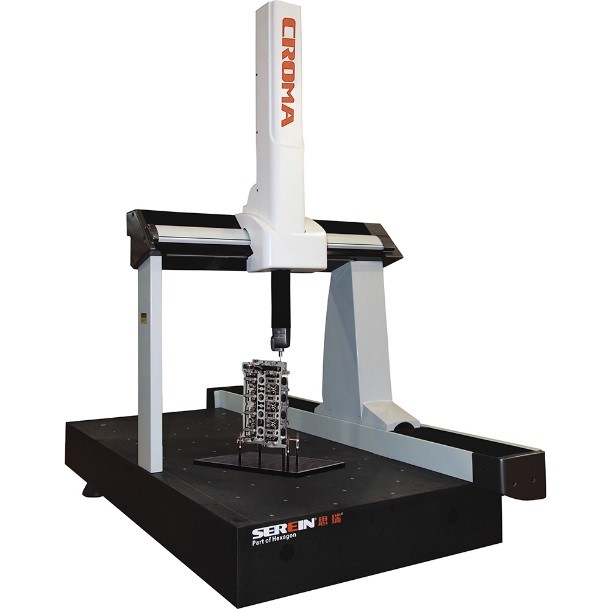

    該公司旗下的另一種品牌——Croma系列三坐標測量儀采用海克斯康為Croma專業打造的IDC-Ⅰ控制系統，21項誤差空間修正技術和自動調偕功能，保證了機器的動態性能和測量精度。廣泛應用于汽車零部件行業、注塑和模具行業、精密加工行業等多種工業計量行業。

    這兩種測量儀有何區別在哪呢？

1、需求不同

    關節臂測量儀是手動的，精度相對低一些，優勢是方便移動。關節臂批量測量勞動強度較大。三坐標測量機自動移動，精度高，常用于汽車配件、模具、檢具等，對于一些產品長度較長的產品，測量可能會超出了設備量程。

2、測量原理不同

    關節臂測量機由三根剛體臂、六個活動關節和一個測頭連接組成，一為固定臂，它安裝在任意基座上，以支撐測量機所有部件，另外兩個活動臂可以動于空間任意位置，以適應測量需要，其中個為中間臂，一個為末端臂并在此尾端安裝測頭。第一根固定臂與第二根中間臂之間、第二根與第三根末端臂之間、第三根與接觸測頭之間均為關節式連接，可作空間回轉，而每個活動關節裝有相互垂直的回轉角傳感器，可測量各個臂和測頭在空間的位置。每個關節的回轉中心和相應的活動臂構成一個極坐標系統，回轉角即極角由傳感器測量，而活動臂兩端關節回轉中心距離為極坐標的極徑長度，可見該測量系統是由三個串連的極坐標系統組成，當測頭與被測件接觸時，測量系統可給出測頭在空間的三維位置信息，測頭與被測件在不同部位接觸時，根據所建立的測量數學模型，由計算機給出被測參數實際值。

    三坐標測量機的基本原理是將被測零件放入它允許的測量空間范圍內，精確地測出被測零件表面的點在空間三個坐標位置的數值，將這些點的坐標數值經過計算機處理，擬合形成測量元素，如圓、球、圓柱、圓錐、曲面等，經過數學計算的方法得出其形狀、位置公差及其他幾何量數據。

3、用性和特點不同

    關節臂測量儀采用人性化設計，開機即可測量，操作簡單，整個過程只需要通過三個按鍵即可完成，便于操作人員使用，根據測量的位置進行不同的擺放，便攜實用。高強度碳纖維臂身材質：保證最大的穩定性和可靠性。

   三坐標測量機由機身、傳感器、計算機及操作手柄構成，機身采用大理石保證測量的穩定性，它的功能是快速準確地評價尺寸數據，為操作者提供關于生產過程狀況的有用信息，這與所有的手動測量設備有很大的區別。將被測物體置于三坐標測量空間，可獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，經計算求出被測物體的幾何尺寸，形狀和位置。

4、測量場景不同

    關節臂測量機為自己量身定制了各種使用環境下的解決方案。多種配件可供選擇，可實現現場快速測量，適用于各種復雜現場安裝條件，使用設備能夠適應任何場所的使用；

    三坐標測量儀需要在恒溫室才能獲得正確的結果，被測物體必須放置三坐標測量儀的測量平臺上。

總結

    通過以上闡述，我們可以知道每個儀器都有各有所長，用戶根據產品檢測需求選擇合適的測量儀，測量效果事半功倍。思瑞測量技術（深圳）公司是專業提供機械測量解決方案的服務廠商，您的測量問題我們將派專業人員為您設計解決方案，讓您的產品無后顧之憂。
