復合影像測量?jī)x在消費電子結構件檢測中的應用

隨著電子競技與沉浸式體驗的快速發展，游戲手柄已從傳統的輸入設備演變?yōu)楦叨燃苫木茈娮赢a(chǎn)品。其集成了搖桿、霍爾傳感器、線性馬達、復雜曲面的人體工學外殼等，結構緊湊、

功能多樣。

在此背景下，制造過程中的尺寸精度、裝配一致性及功能可靠性成為決定產品體驗與良率的關鍵因素。

然而，傳統檢測方式在面對此類高附加值消費電子產品的多維度質量要求時，難以兼顧效率與全面性，尤其是在量產場景下，尺寸、輪廓、間隙、關鍵結構件定位等多要素的同步檢測

已成為質量管控的瓶頸。

影像儀檢測方案

為應對上述挑戰，思瑞推出了NEW STANDARD 影像儀+探針復合測量方案，通過融合光學成像與精密觸測優勢，全面覆蓋游戲手柄從外觀尺寸到內部結構的多層次檢測需求，

為游戲手柄等高附加值消費電子產品的精密檢測提供了高效解決方案。

影像儀方案優勢

1、全要素檢測覆蓋

融合影像、接觸式測頭、線激光與點白光共聚焦傳感器，實現從按鍵鍵程、搖桿尺寸到復雜曲面輪廓的全面測量，覆蓋外觀、結構與內部關鍵尺寸。

2、非接觸+接觸復合測量

利用高倍率光學系統實現非接觸快速采集，特別適用于薄壁件、彈性按鍵、鍍層表面等易變形或敏感區域，避免傳統接觸測量帶來的物理?yè)p傷；接觸測頭精準觸測深孔、盲區，

有效彌補光學測量的視野盲區，提升檢測數據的完整性。

3、智能化軟件

搭載影像儀的智能化軟件RationalVue軟件，支持CAD導入、自動識別幾何元素、實時數模比對與圖形化報告輸出，操作直觀，編程高效。

檢測流程

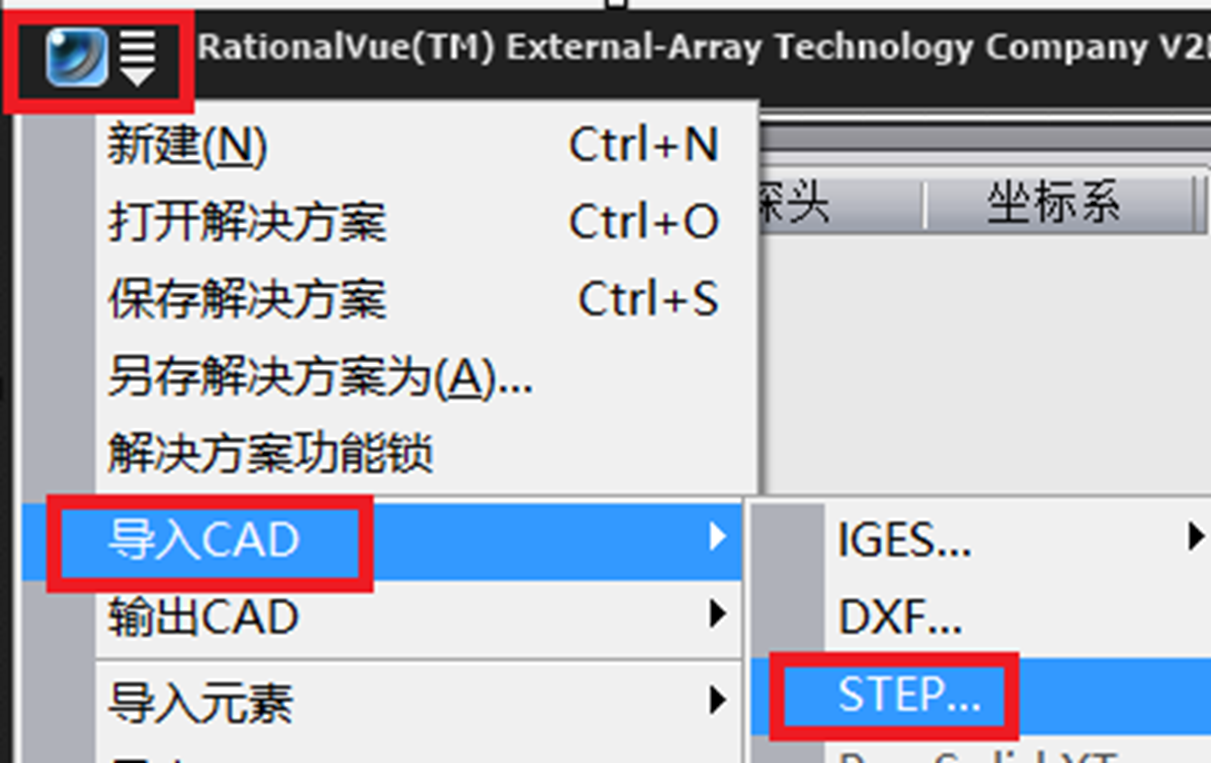

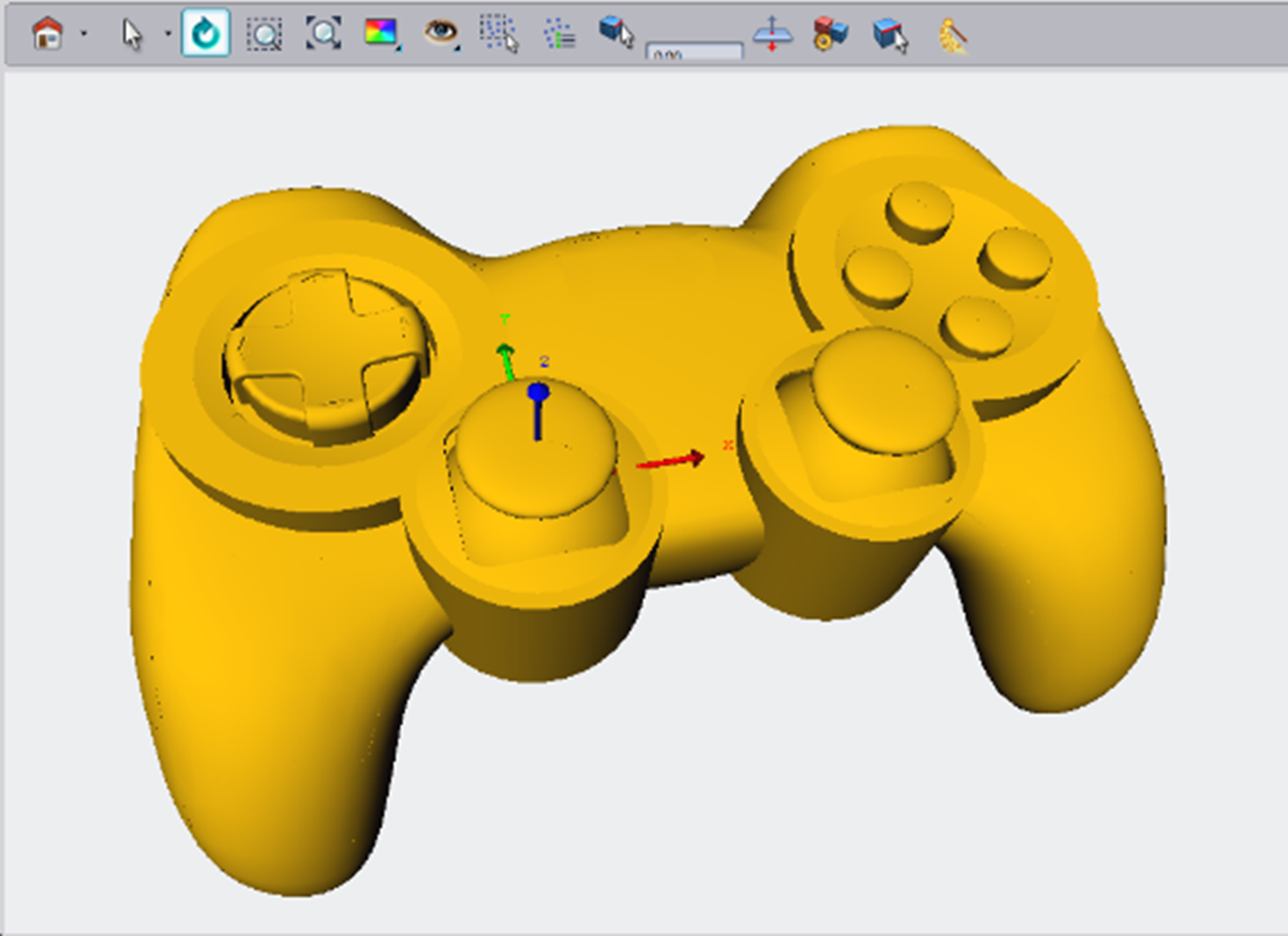

1、導入3D圖檔

注：測量線輪廓度、面輪廓度時，需要導入3D圖檔，測量常規尺寸時可以不導入圖檔。

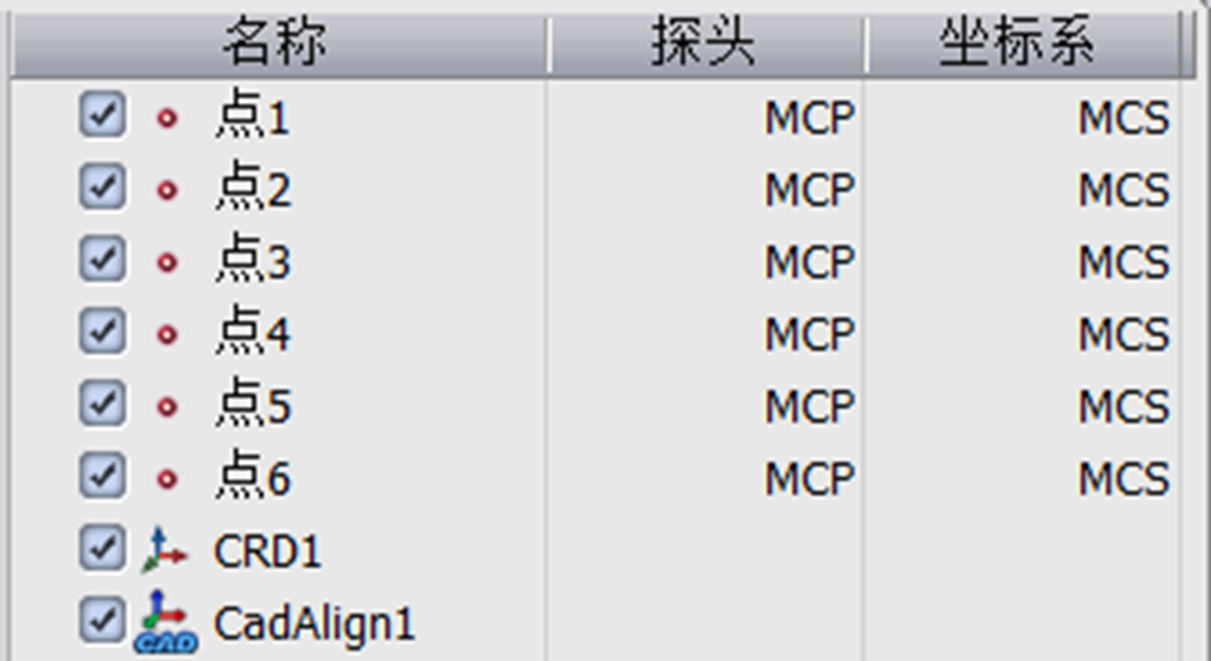

2、建立坐標系

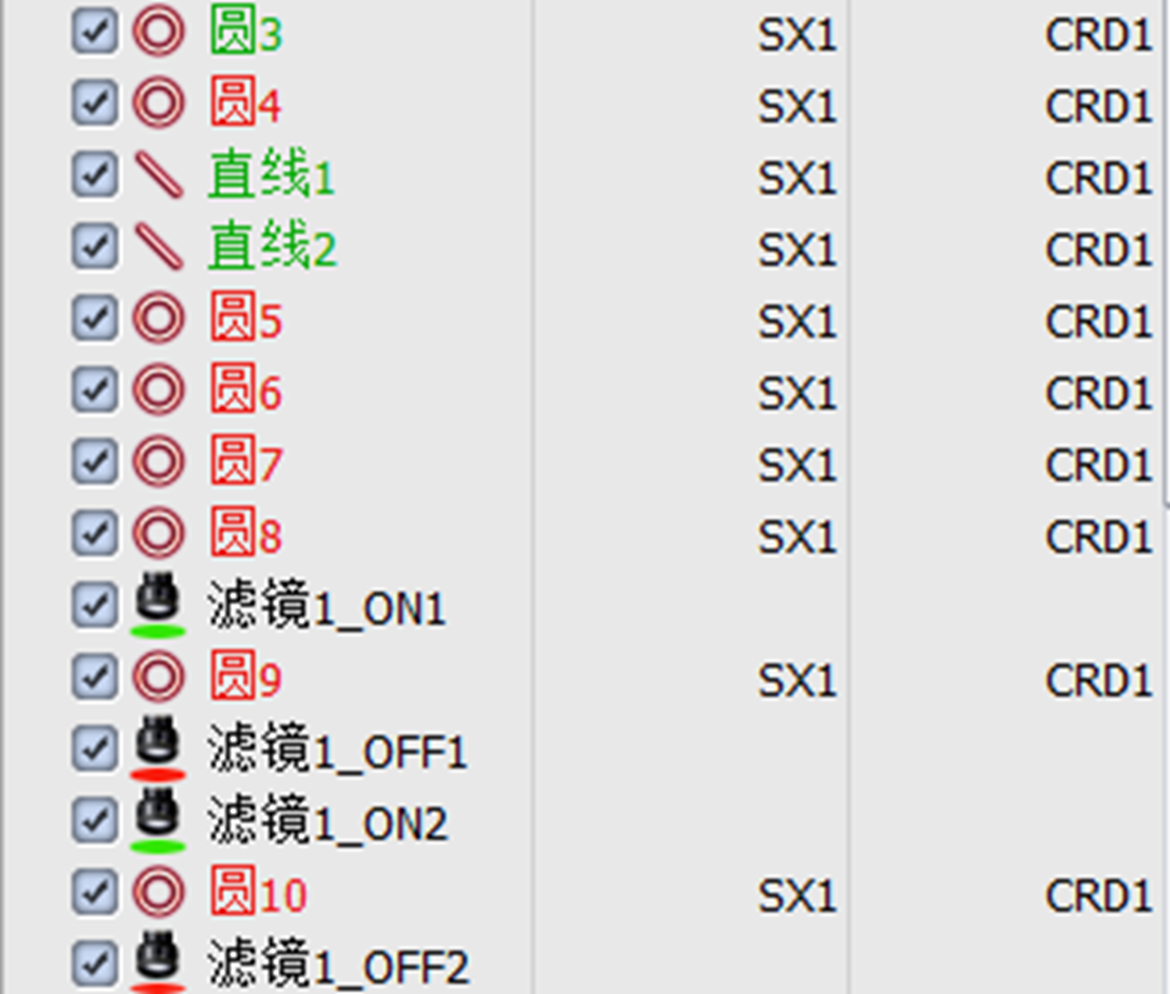

3、抓取測量元素

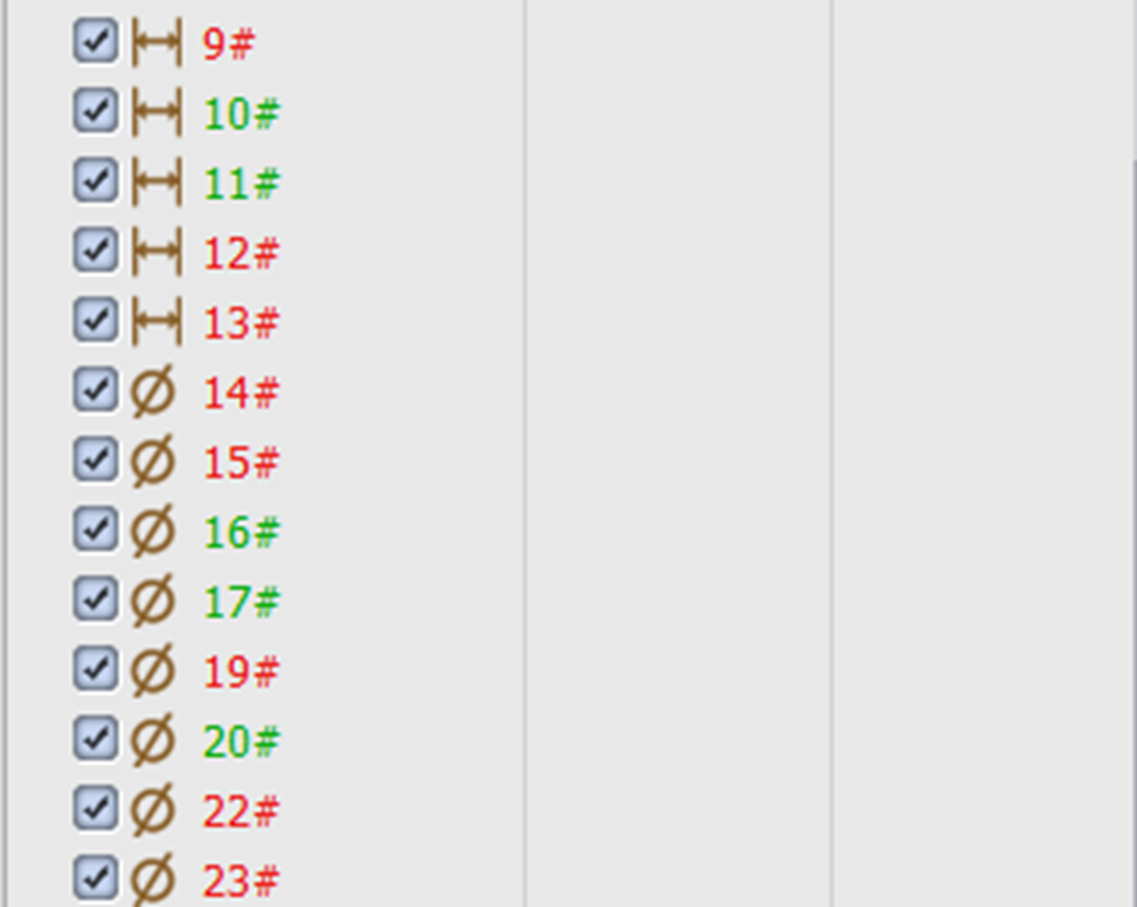

4、尺寸評價

5、運行程序

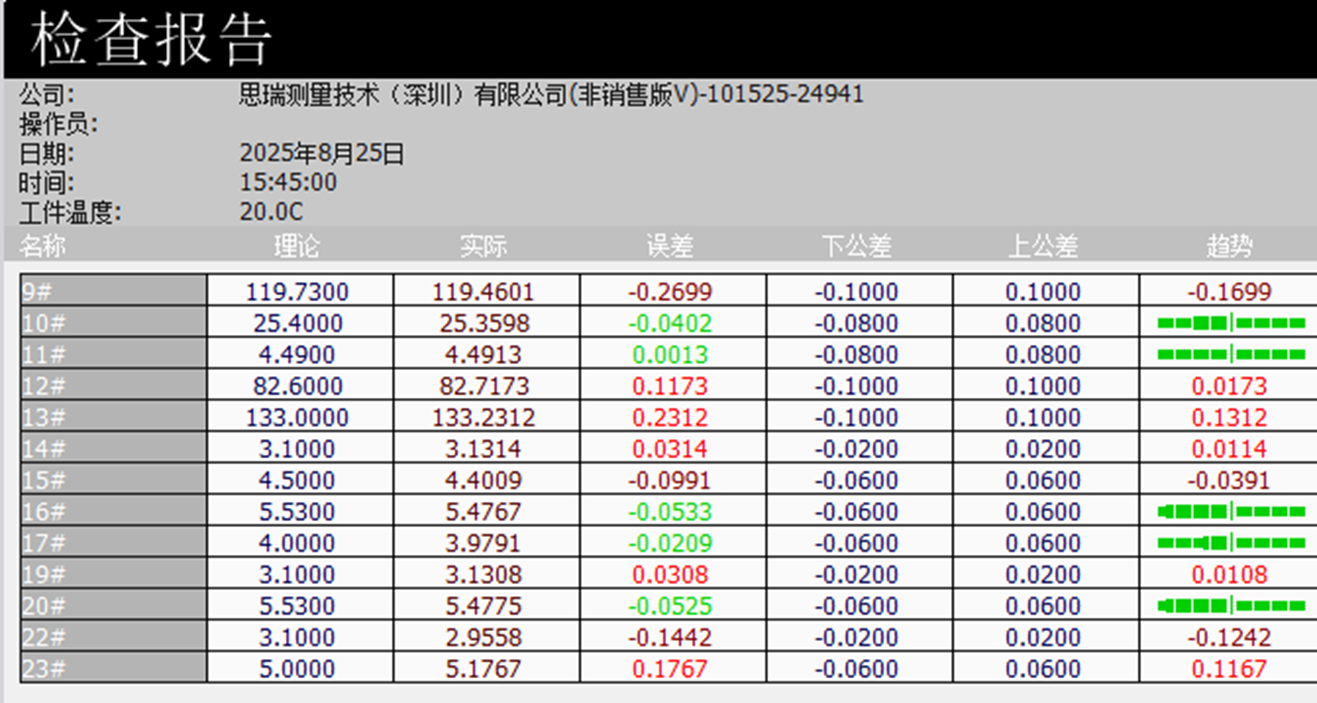

6、報告輸出

思瑞影像+探針的影像測量?jī)x檢測方案，結合光學成像的高效性與探針測量的精確性，實現外觀與尺寸的全維度質檢，效率較人工提升80%以上。該方案貼合量產場景下對質量一致性與可靠性

的實際需求，以穩定、精準的檢測能力，助力企業提升品控水平。
