          一、汽車配件逆向檢測介紹:

          逆向檢測是已有標準樣件但是沒有理論圖紙的基礎上,通過反向檢測得出工件的三維立體圖。逆向檢測普遍用于汽車配件行業,通過汽車標準配樣件,逆向檢測收到三維圖,再對所收到的三維圖紙再設計加工,形成標準圖紙。


          二、 適用范圍:

          本例適用于桿件類產品逆向工程。


          三、測量注意事項:

          不宜使用碳纖維加長桿測量。


          四、 測量過程分析:

          第一步:工件分析。觀察該工件,為圓柱型鋼條彎折而成,做逆向工程時提供兩個視圖的曲線即可。

          汽車配件逆向檢測應用案例(圖1)

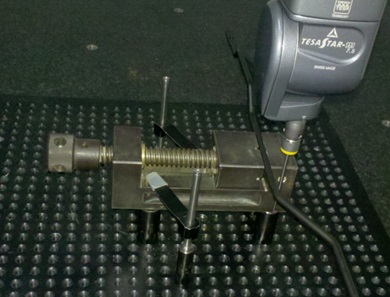

          第二步:工件裝夾:此工件為鋼材料,較長,可利用夾具從中夾緊工件,避免測頭觸測時工件晃動。



          五、 具體測量步驟:

          因工件為圓柱體彎折而成,用紅寶石測頭不宜測量,在此處可用加長桿代替測量曲線,EXTEN40MM,且不宜用碳纖維加長桿。

          1、測針校驗:此處無需檢驗,用到兩個角度A0B0,A90B-90;

          2、手動建坐標系:只用到機器坐標系,無需建工件坐標系;

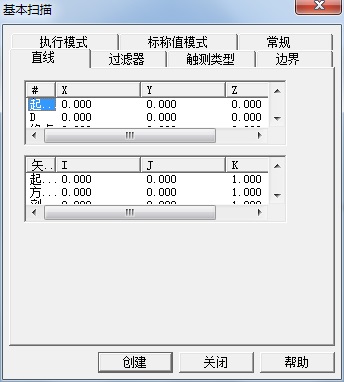

          3、曲線掃描:如下圖:

          汽車配件逆向檢測應用案例(圖2)

          汽車配件逆向檢測應用案例(圖3)

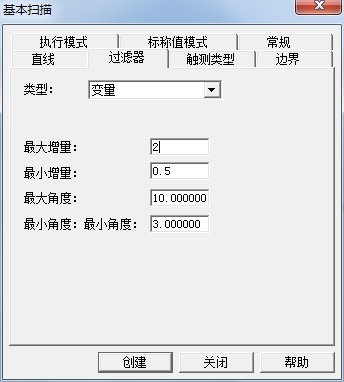

          設置好起始點、方向點、終止點后,設置過濾器;

          汽車配件逆向檢測應用案例(圖4)

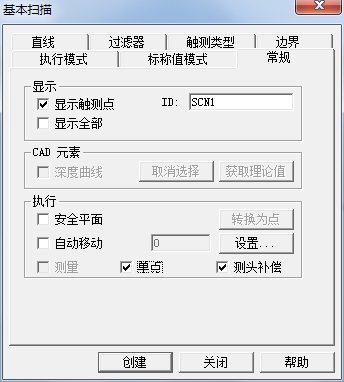

          然后點常規,勾選上單點:

          汽車配件逆向檢測應用案例(圖5)

          然后開始掃描測量點,同理換A90B-90后同樣操作。

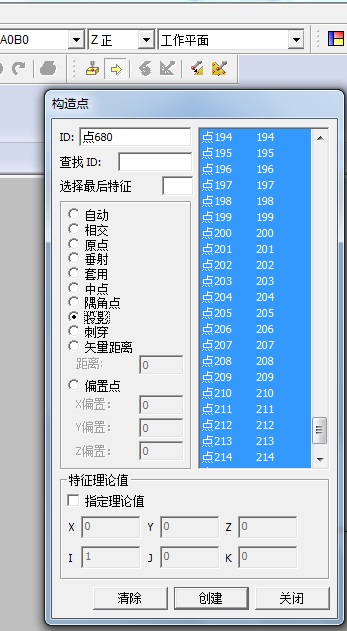

          4、構造:將A0B0掃描出來的點全部投影到Z正工作平面,A90B-90掃描出的點全部投影到X正工作平面上,然后構造出兩條

          曲線,注意選擇點的順序。

          汽車配件逆向檢測應用案例(圖6)

          文件導出為IGES格式文件。


          5、總結:測量該工件時目的在于求出曲線,而曲線可通過測點構造來實現,所以首先用掃描功能來測量點,再通過投影點

          功能投影到機器工作平面上,再構造曲線,導出iges格式。


          六、 汽車缸蓋頂檢測機型、軟件、測頭配置推薦:

          Croma三坐標測量儀;測頭配置:MH20I+TP20+1BY10
