          行業案例 思瑞圍繞客戶的切實需求,幫助客戶提升品質和生產力
          首頁 > 行業案例>航空零部件檢測應用案例

          航空零部件檢測應用案例

          發表時間:2021-07-05 10:07:24 作者:思瑞瑕疵檢測 來源:m.seocg.cn 瀏覽:

           一、航空零部件介紹:

          現代飛機航空零部件結構復雜,零件品種繁多,且對飛機零部件制造中對質量要求極高。典型的飛機零件的結構特點是薄壁結構,形狀復雜,外形變斜角變化大,外形多為雙曲面,要求成形準確。結構復雜的薄壁件、蜂窩件不僅形狀復雜,而且孔、空穴、溝槽、加強筋等要求精度高,這些零部件是否合格對航空的安全有著關鍵的作用。


          二、適用范圍:

          以下案例為航空的一個配件。



          三、測量注意事項:

          要測量工件的平面度。


          四、 測量過程分析:

          第一步:工件分析。根據客戶要求,測量此工件的平面度,建立坐標系方法不是傳統的3,2,1方法,而是使用的是擬合坐

          標系。

          第二步:工件裝夾。了解基準和測量要求后,就可以進行工件的裝夾了;

          此工件為鋁制工件,大而重,不能用V型鐵和磁鐵,由于工件一面不平整,兩面都需要測量,故需要把工件立起來,采用臺虎

          鉗夾住工件底部。如下圖:

          航空零部件檢測應用案例(圖1)



          五、 具體測量步驟:

          由于工件要測量的位置到工件表面深的位置有80MM,需要加一根測頭加長桿50MM,TP200,D1L20測針。

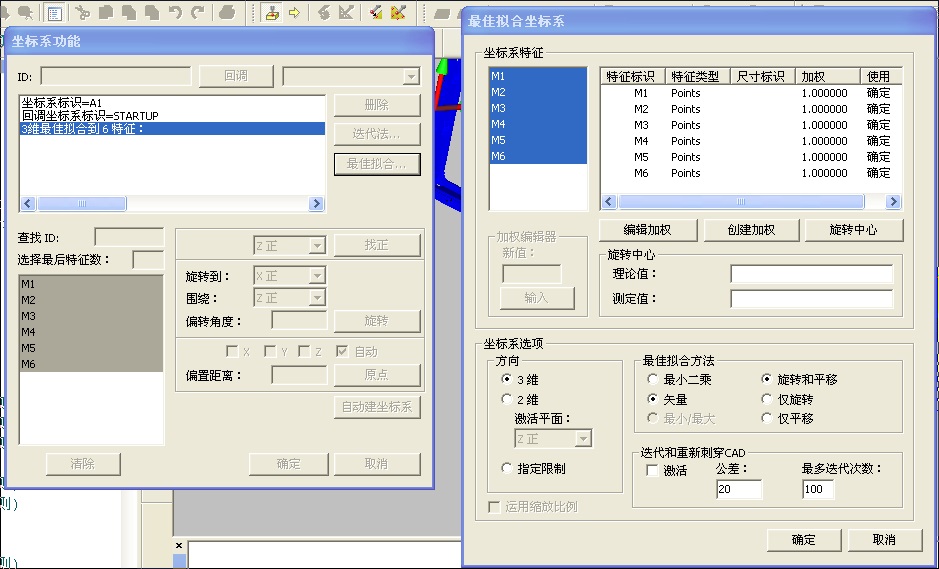

          1、測針校驗,導入數模:加載并校正A90B90,A90B-90;用自動矢量點在數模上采集M1,M2….M6,建立坐標系,

          擬合—確定。

          航空零部件檢測應用案例(圖2)

          清除標記特征—標記所有特征—是—手動執行。切換自動模式DCC

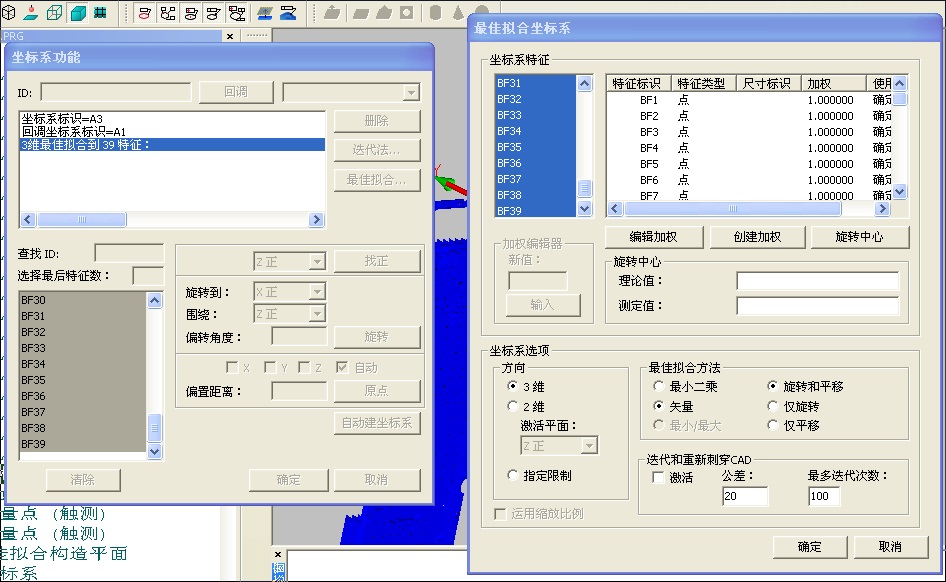

          2、在數模上采點BF1,BF2…..BF39 再次建立擬合坐標系如下圖,此次坐標系更準確。

          航空零部件檢測應用案例(圖3)

          3、在數模上采點PNTA1,PNTA2, PNTA3構造平面A ,建立坐標系Y負找正,Y原點。

          航空零部件檢測應用案例(圖4)

          在數模上測量CIR B2 C1 和圓CIRB1建立坐標系,圍繞Y負旋轉到Z正,CIR B2 C1  X,Z原點。

          航空零部件檢測應用案例(圖5)

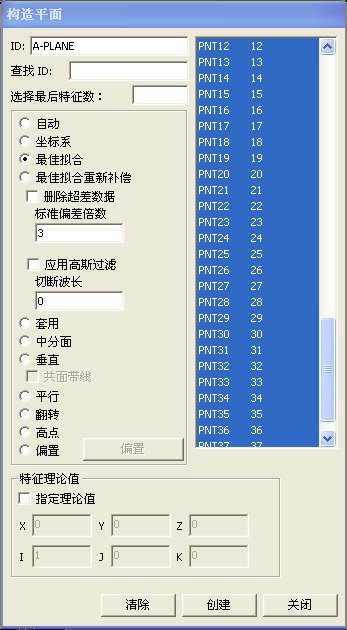

          4、測量PNT1,PNT2…..PNT38構造平面A-PLANE

          航空零部件檢測應用案例(圖6)

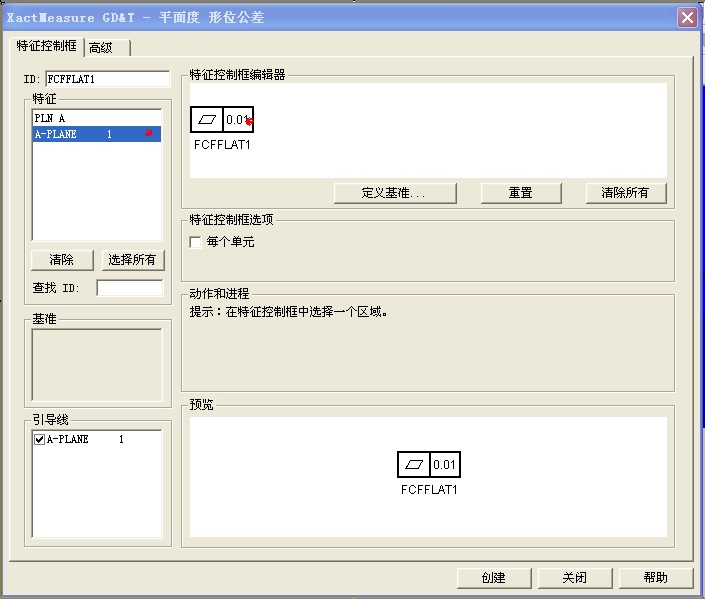

          5、打開平面度對話框  選中要評價的平面,輸入公差,創建

          航空零部件檢測應用案例(圖7)

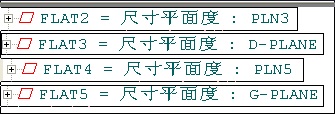

          以此類推的評價平面度

          航空零部件檢測應用案例(圖8)



          六、 總結:

          此案例主要運用到了擬合建坐標系,面,圓,圓(3,2,1)建立坐標系,平面度,等命令對于大平面機加工件有一定的

          參考作用。


          七、 航空零部件檢測機型、測頭配置推薦:

          Croma三坐標測量儀;測頭配置:PH10M+TP200+1BY20
